专用喷射器及导流管
1231氧化锆探头加喷射器
1231(Ex)防爆型氧化锆探头加喷射器
喷射器型号指定
位数 | 内容 | 代码 | |
4 | 引流管材质 | 测量气体温度 引流管材质 | |
与适用温度 | 一般型(+800℃最大) SUS316 | 4 | |
中温型(+1000℃最大) SUS310 | 5 | ||
耐热耐蚀型(+1200℃) Inconel600 | 6 | ||
高温型(1300℃~1600℃) 刚玉 | 7 | ||
5~6 | 法兰规格 | JIS 5K 65A | J6 |
JIS 5K 80A | J8 | ||
JIS 5K 100A | J1 | ||
ANSI 150LB 2B | A2 | ||
ANSI 150LB 3B | A3 | ||
ANSI 150LB 4B | A4 | ||
ANSI 300LB 3B | B3 | ||
ANSI 300LB 4B | B4 | ||
HG20592 PN16/25 DN50 | H2 | ||
HG20592 PN16/25 DN65 | H6 | ||
HG20592 PN16/25 DN80 | H8 | ||
HG20592 PN16 DN100 | H1 | ||
HG20592 PN25 DN100 | H4 | ||
HG20615 PN20 DN50 | G2 | ||
HG20615 PN20 DN65 | G6 | ||
HG20615 PN20 DN80 | G8 | ||
HG20615 PN20 DN100 | G1 | ||
SH3406 PN20 DN50 | S2 | ||
SH3406 PN20 DN80 | S8 | ||
SH3406 PN20 DN100 | S1 | ||
SH3406 PN50 DN80 | S3 | ||
SH3406 PN50 DN100 | S4 | ||
特殊法兰规格代码请向厂家咨询 | ** | ||
7~8 | 插入深度 | 直接用数字表示插入深度(mm) | **** |

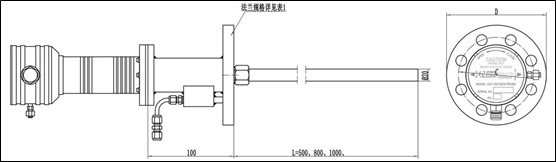

喷射器 PSQ - 4,5,6,7
法兰规格 |
代码 |
D |
C |
t |
t1 |
N |
h |
第5~6位 |
|||||||
JIS 5K 65A |
J6 |
155 |
130 |
12 |
18 |
4 |
15 |
JIS 5K 80A |
J8 |
180 |
145 |
12 |
18 |
8 |
19 |
JIS 5K 100A |
J1 |
200 |
165 |
12 |
18 |
8 |
19 |
ANSI 150LB 2B |
A2 |
152 |
120.6 |
12 |
20 |
4 |
19 |
ANSI 150LB 3B |
A3 |
191 |
152.5 |
12 |
20 |
4 |
19 |
ANSI 150LB 4B |
A4 |
229 |
190.5 |
12 |
20 |
8 |
19 |
ANSI 300LB 3B |
B3 |
210 |
169 |
12 |
23 |
8 |
23 |
ANSI 300LB 4B |
B4 |
254 |
200 |
12 |
23 |
8 |
23 |
HG20592 PN16/25 DN50 |
H2 |
165 |
125 |
12 |
18 |
4 |
18 |
HG20592 PN16/25 DN65 |
H6 |
185 |
145 |
12 |
18 |
8 |
18 |
HG20592 PN16/25 DN80 |
H8 |
200 |
160 |
12 |
18 |
8 |
18 |
HG20592 PN16 DN100 |
H1 |
220 |
180 |
12 |
22 |
8 |
18 |
HG20592 PN25 DN100 |
H4 |
235 |
190 |
12 |
22 |
8 |
22 |
HG20615 PN20 DN50 |
G2 |
150 |
120.5 |
12 |
18 |
4 |
18 |
HG20615 PN20 DN65 |
G6 |
180 |
139.5 |
12 |
18 |
4 |
18 |
HG20615 PN20 DN80 |
G8 |
190 |
150.5 |
12 |
18 |
8 |
18 |
HG20615 PN20 DN100 |
G1 |
230 |
190.5 |
12 |
18 |
8 |
18 |
SH3406-96 PN20 DN50 |
S2 |
150 |
120.5 |
12 |
18 |
4 |
18 |
SH3406-96 PN20 DN80 |
S8 |
190 |
152.5 |
12 |
18 |
8 |
18 |
SH3406-96 PN20 DN100 |
S1 |
230 |
190.5 |
12 |
18 |
8 |
18 |
SH3406-96 PN50 DN80 |
S3 |
210 |
168.5 |
12 |
22 |
8 |
22 |
SH3406-96 PN50 DN100 |
S4 |
255 |
200 |
12 |
22 |
8 |
22 |
