电波式标准微波料位开关（MBF系列）

产品概要
日本 HOKUYO 公司的 MBF 系列微波料位开关，采用先进的微波技术，在工业和市政领域用途广泛。既可以作为各类

料仓、料斗的高低位非接触限位开关，又可以探测输料管槽的料流，也可以作为物件运输的计数和位置传感器。测量可靠性高，采用 DC18～30V 或 AC100～230V 供电以性能可靠、安装方便和价格合理得以大量应用。本产品特别在世界各国的垃圾焚烧场中得到广泛应用。

微波特性
微波是1～30GHZ（1GHZ=1000MHZ=109HZ）的电磁波。与普通放送用的电波相比，具有接近于光的直进性，另具有光所没有的对纸、塑料等的穿透性。在卫星通信、电子微波炉中得到广泛应用。

产品特性
  如开关前面的检出面，受到污染或受到异物（如塑料袋、沥青、布片或纸片等）遮挡，将不影响使用。
  在检测为合成树脂或玻璃容器时，不用开出微波传送用的洞穴，可直接使用。
  如在高温环境中使用，可利用导波管来延长天线和本体部分的距离。
  本产品在使用过程中，不受分成、水蒸气、风、雨、压力等外部影响。
  微波的输出量非常微弱，不会影响人体的健康。
  如在同一场所同时使用2台以上，具有变调周波数切换防止能力。如在安装上调整好开关的方向，并且与切换防止能力同时使用，可使4台开关同时使用，而且互相之间不受干扰。

应用范围
  水泥/玻璃建材行业：生料、熟料、煤粉等固体颗粒。
  采矿：矿石等固体颗粒。
  电力：破碎煤、煤粉、石灰等固体颗粒。
  冶金：矿粉、煤粉、氧化铝等固体颗粒。
  垃圾焚烧炉。

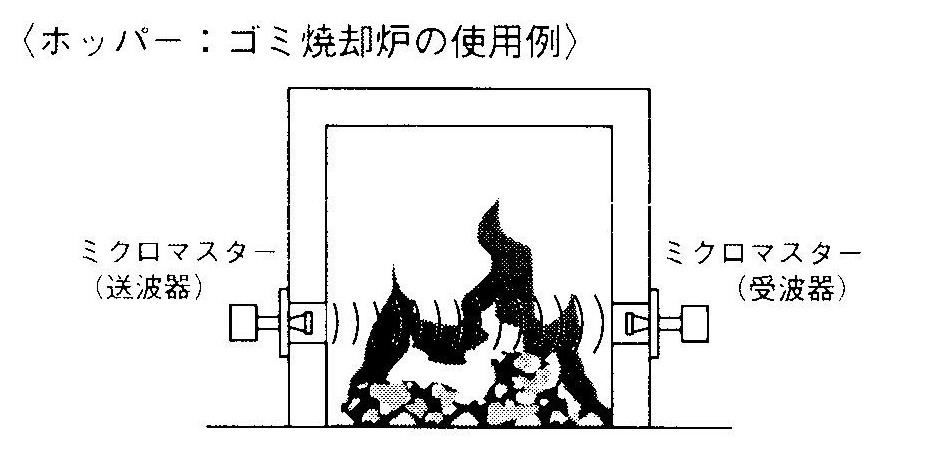

在垃圾焚烧炉中的使用例

微波料位仪规格和参数
MBF-26T （送波器）、 MBF-26R （受波器）

使用电波	微波（周波数 24.15GH Z ）
发振输出	10mW
设定距离	5m （最大到达距离 50m ）
天指向角度	水平： 24 ゜、垂直 21.5 ゜
控制输出（受波器）	1C 继电器接点电波受波时继电器容量（ AC250V 4A 、 COS ￠ =1 、 DC30V 3A ）

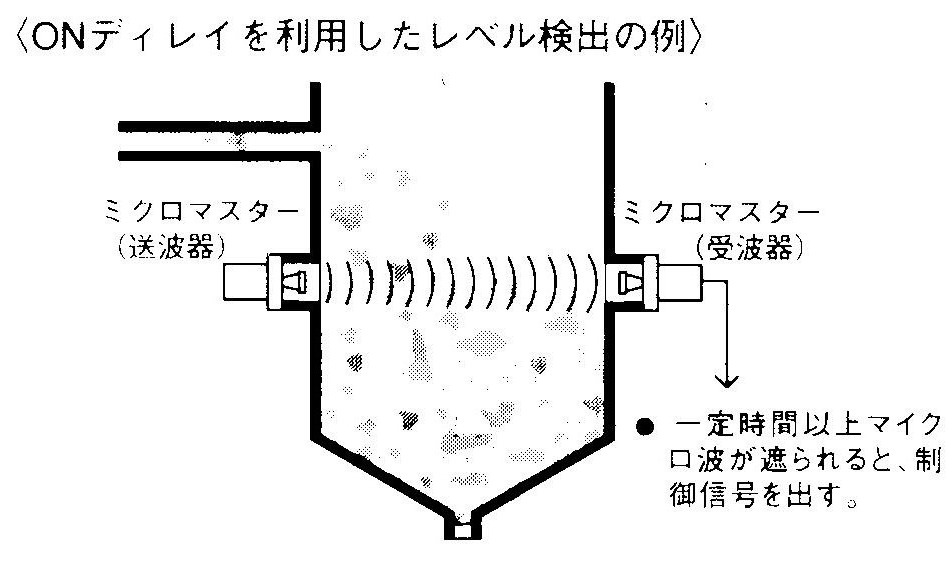

时限	ON 延时 0.1 ～ 10s 可调整
电源电压	DC24V （ DC18 ～ 30V 送·受波器相同）
消费电力	送波器 3W 以下、受波器 4.0W 以下
使用周围温度	-10 ℃ ～ + 50℃
使用周围温度	45 ～ 85%RH
耐振动	振幅 1.5mm 、 10 ～ 55 H Z 、 X · Y · Z 各方向 2 小时
耐冲击	196m /s( 20G ) 、上下 · 左右 · 前后 3 轴方向各 3 回
绝缘抵抗	20M Ω 以上（ DC250V 厂家测定）、电源和接点输出端口…盒子间
构造	IP64 防水型（ IEC 规格）
安装	法兰盘（ JIS B2210 ）
盒子材质	本体：铝合金压铸、显示窗：丙烯酸树脂
重量	约 2.5kg （送波器）、约 2.5kg （受波器）

MBF-23T （送波器）、 MBF-23R （受波器）

使用电波	微波（周波数 24.15GH Z ）
发振输出	10mW
设定距离	5m （最大到达距离 50m ）
天指向角度	水平： 24 ゜、垂直 21.5 ゜
控制输出（受波器）	1C 继电器接点电波受波时继电器容量（ AC250V 4A 、 COS ￠ =1 、 DC30V 3A ）
时限	ON 延时 0.1 ～ 10s 可调整
电源电压	AC100 ～ 230V （ AC85 ～ 250V ） 56/60H Z （送·受波器相同）
消费电力	送波器 3.2VA 以下、受波器 4.0VA 以下
使用周围温度	-10 ℃ ～ + 50℃
使用周围湿度	45 ～ 85%RH
耐振动	振幅 1.5mm 、 10 ～ 55 H Z 、 X · Y · Z 各方向 2 小时
耐冲击	196m /s( 20G ) 、上下 · 左右 · 前后 3 轴方向各 3 回
绝缘抵抗	20M Ω 以上（ DC500V 厂家测定）、电源和接点输出端口…盒子间
构造	IP64 防水型（ IEC 规格）
安装	法兰盘（ JIS B2210 ）
盒子材质	本体：铝合金压铸、显示窗：丙烯酸树脂
重量	约 2.5kg （送波器）、约 2.5kg （受波器）
